orbas各个模块之间的关系与接口说明
Last Modified : 2002.12.19
(by huihoo.com orbas项目组)
orbas的初步计划主要涉及的模块有ORB、GIOP、IOR、typecode、Pluggable protocols framework和CDR，当然还有POA部分。其他的模块还只在计划之中。
其中typecode部分不是minimumCORBA的内容，但是orbas也作了保留，以便于orbas引入一些标准CORBA的能力。
ORB与IOP引擎之间的接口： Worker对象、ClientWorker对象和ServerWorker对象共同构成的ORB对象与IOP消息引擎之间的接口。这是一组协议无关的接口，不同的协议，只要实现了这组接口，就可以插入不同的inter－ORB协议。GIOP协议是其中的实现之一。如果用户相定制自己的IOP，可以自己实现这组接口，并配置相应的配置文件即可。
Worker类：
Worker对象有3个成员：
public abstract Transport getTransport()，返回当前进行所有网络访问的缺省Transport对象。这是一个虚函数，有具体的协议实现。它也是IOP引擎与底层传输协议之间的接口之一。
public abstract CDRInputStream read()：从网络中读取一条消息，并构造org.huihoo.orbas.cdr.CDRInputStream对象返回。
abstract void write(org.omg.CORBA.portable.OutputStream out)：将参数所表示的流输出到网络中。
ClientWorker接口： ClientWorker接口完成一个IOP客户端的功能，它的功能包括创建各种IOP消息的CDR编码流、以及引发远程对象的操作（invoke和invokeOneway操作）。
ServerWorker接口
ServerWorker接口实现了IOP服务器端的功能，它实现了java.lang.Runnable接口。
GIOP
GIOP模块是ORB与IOP引擎接口组的一个具体的实现。
GiopWorker类
GiopWorker类是.org.huihoo.orbas.orb.Worker类的子类，它仍然是一个抽象类。它实现了Worker的read和write操作。
GiopClientWorker类
GiopClientWorker类继承了GiopWorker抽象类并实现了org.huihoo.orbas.orb.ClientWorker接口。它还实现了org.huihoo.orbas.orb.Worker类 的getTransport（）方法。它是IOP协议引擎的客户端的实现。

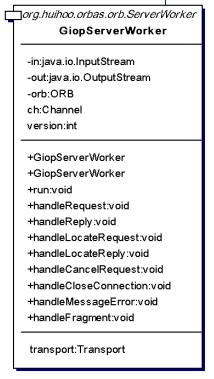

GiopServerWorker类
GiopServerWorker类继承了GiopWorker抽象类并实现了org.huihoo.orbas.orb. ServerWorker接口。它还实现了org.huihoo.orbas.orb.Worker类 的getTransport（）方法。它是IOP协议引擎服务端的实现。
从ORB的getDefaultClientWorker就可以取得缺省的IOP引擎的客户对象。ObjrefDelegate使用它来创建请求来与其它的CORBA server通讯。
pluggable protocols framework对象说明：
Channel类
Channel类是一个抽象类，它代表了一条可能的网络连接（或半连接，即具有连接能力的客户端或等待连接的服务器端），它的主要方法和成员变量有：
Target：TargetAddress类型，即Channel的setup操作指定的服务器端点。
SetTargetAddress（）：设定Channel类的target成员。
Setup（）：它向指定的TargetAddress发起一个连接，并返回具有传送能力的Transport类型的对象。
Accept（）：在某端口监听从网络上的连接请求。这是一个阻塞的方法，它直到有了连接请求并成功的建立了一个连接之后才会返回。
public abstract void teardown()：销毁该连接；
TargetAddress类
它标识一个目标端点。它也是一个抽象类。它的主要方法有：
equal（）：比较两个TargetAddress类型的对象是否指向的同一个服务器端点。
InitialChannel（）：向本对象代表的目标端点发起连接，并返回Transport类型的对象。
ProfileExtractor类
ProfileExtractor类似一个抽象类。它可以分析org.omg.IOP.TaggedProfile对象，并返回缩需要的值。与协议相关的具体操作需要继承并实现这个抽象类。
in：org.huihoo.orbas.orb.cdr.CDRInputStream，ProfileExtractor从这个输入流中读取数据并分析出其中的结构。
public void setInputStream(CDRInputStream in)：设置输入流；
public abstract void parse()：进行具体分析的动作；
public abstract TargetAddress getTargetAddress()：当对Profile的分析完成以后，调用此操作可以返回该Profile标识的TargetAddress对象，协议相关的实现必须重载该方法；
public abstract byte[] getObjectKey()：返回Profile中的objectkey；
ProfileCreator类
ProfileCreator是一个抽象类。他用于创建协议相关的org.omg.IOP.TaggedProfile对象。
成员：
CDROutputStream out：Profile的输出流，最后生成的Profile就放在out中；
public void setOutputStream(CDROutputStream out)：为ProfileCreator设置输出流；
public abstract initialChannel()：返回一个协议相关的Channel对象；使得ServerWorker对象能够开始监听网络的请求；
ProfileRegistry类
这是所有的ProfileCreator和ProfileExtractor的协议相关的实现对象的注册表，所有协议相关的ProfileCreator和ProfileExtractor对象都必须在ProfileRegistry对象中注册。ProfileRegistry对象可以根据协议的枚举值得不同返回相应的ProfileCreator和ProfileExtractor对象。
public void registerProfileDealer(int tag, ProfileCreator creator, ProfileExtractor extractor)：注册
协议相关的ProfileCreator和ProfileExtractor对象，tag表明了他们能处理的协议类型；
public ProfileExtractor getProfileExtractor(int tag)：根据协议类型取得具有处理该类型Profile能力的ProfileExtractor对象；
public ProfileExtractor get CreatorExtractor(int tag)：根据协议类型取得具有处理该类型Profile能力的ProfileCreator对象；
Transport类
具有传送能力，他可以将指定 的字节流传送的网络的另一端。它的传送能力依赖于不同网络协议的具体实现。
public abstract TargetAddress getTargetAddress()：取得Transport的另一端的TargetAddress对象；
public abstract java.io.InputStream getInputStream()：取得输入流对象，用于从网络读取字节流；
public abstract java.io.OutputStream getOutputStream()：取得输出流对象，用于香网络输出字节流；
public abstract void teardown(boolean wait)：销毁该对象表示的连接；
以上的几个方法都是抽象方法，当映射的具体的传输协议时，这些方法都需要实现；
TransportPool类
TransportPool类根据不同的TargetAddress索引了所有的Transport对象。它具有一定程度上的连接管理功能。
public void setStrategy(int stra)
public Transport getTransport(TargetAddress a)
public void putTransport(Transport t)
public void removeTransport(Transport t)
ProtocolInitializer类
如果要使用某个网络协议作为底层传输协议，它必须继承ProtocolInitializer并重载它的setup方法，setup方法是ProtocolInitializer唯一的方法，使得每个协议实现有机会做一些准备工作（主要是注册一些对象，比如ProfileCreator和ProfileExtractor的协议相关实现对象）。
Listener类
Listener对象一般在ORB中只有一个，它负责监听网络请求，它是一个单独的线程；如果监听到了请求，Listener对象会接受连接，并从ServerWorkerRegistry中取出一个可用的ServerWorker对象，ServerWorker对象也是一个线程；当前是否有可用的ServerWorker对象取决于线程池的策略的设置。

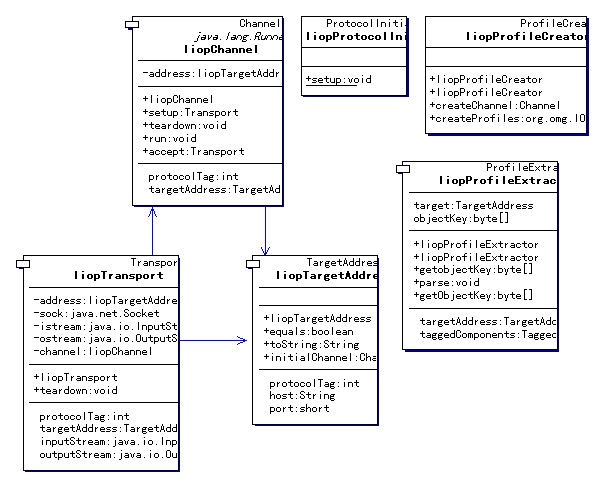

IIOP模块说明：
IIOP模块就是是orbas使用的缺省传输协议，它也是一个pluggable protocols framework到tcp传输协议映射实现的一个例子。
IiopChannel类
IiopProfileCreator类
IiopProfileExtractor类
IiopProtocolInitializer类
IiopTransport类
ORB的结构
ORB对象的属性
IOR：

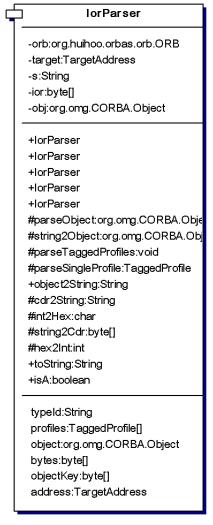

IorParser类
IorParser可以分析ior，从ior中分析出其中含有的各种结构； FileParser类
它可以分析文件类型的ior；
CorbaLocParser类
它用来分析URL形式的CORBALoc；
HttpParser类
用于支持http协议；
CodeSet：
目前还没有实现

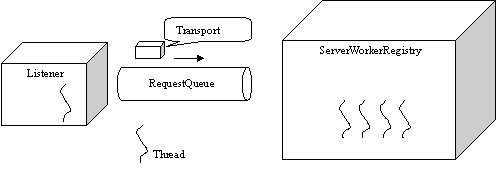

Thread和Connection Management
ORB的线程模型不同与POA的线程模型。ORB的线程模型可以分为每客户一个线程和线程池模型。在每客户一个线程模型中，每当有用户连接，ORB都spawn一个新的ServerWorker线程对象，来处理它对应的客户的请求；在线程池模型中，每当有客户发起连接时，ORB接受这个连接，当它会查询在ServerWorkerRegistry中是否有可用的ServerWorker对象，如果没有，客户需要等待，当ServerWorkerRegistry中有了可用的ServerWorker对象以后，客户的请求才得以处理。
typecode与ORB
TypeCodeBase类：
所有不同类型TypeCode类型实现的基类，它继承了org.omg.CORBA.TypeCode类，实现equivalent方法；
TypeCodeFactory类：
提供了创建所有TypeCode实现的接口；
TypeCode*类：所有的TypeCode的实现；
ORB与pluggable protocols framework
配置缺省的IOP协议引擎和网络传输协议：
可以制定orbas使用一种缺省的IOP协议引擎。ORB的方法getDefaultClientWorker返回配置文件制定的IOP协议引擎。
配置网络传输协议：所有的网络传输协议映射实现都要在配置文件中指明；ORB初始化时，会根据配置文件调用所有网络传输协议映射实现的初始化。在以后的运行中，orbas会根据ior中指明的协议类型选用何时的网络传输协议。当使用orbas构造服务器时，要指明它使用的缺省网络协议。
ORB与POA的接口
Objectkey用于标识一个分布对象；它实际上标识了实现（incarnate）这个分布对象的对象实现在进程中的位置信息。它由一组poa的名字和一个objectId组成。根据objectkey中所包含的poa的名字序列，可以从rootPOA找到管理对象实现的poa；而该poa根据objectid从ActiveObjectMap中能找到objectkey标识的对象实现的引用。
当请求从当前工作的ServerWorker对象流到invokeEngine对象时，invokeEngine从请求流中得到objectkey，然后调用org.huihoo.orbas.poa.ObjectKeyExtractor对象对objectkey进行解码，得到poa的名字序列和objectId；然后根据poa的名字序列找到我们所需要的poa，在使用objectId从poa返回org.omg.PortableServer.Servant对象，然后构造InvokeHandler的_invoke方法的参数并调用之；得到返回值后，把它们发送到网络中。
根据以上描述的相应客户请求的过程，org.huihoo.orbas.poa.POA_impl类继承OrbasPoa接口。本接口提供了一个invoke方法，OrbasPoa是实现pluggable poa的基础。原型如下：
public org.omg.CORBA.portable.OutputStream invoke(org.omg.PortableServer.ObjectId oid,
String method,
org.omg.CORBA.portable.InputStream is,
ResponseHandler handler)
throws org.omg.CORBA.OBJECT_NOT_EXIST;
ORB提供给POA的接口：ORB提供给POA的接口有：
createIor方法：createIor方法用于POA创建对象引用。它的原型如下：
public org.omg.CORBA..portable.InputStream createIor(byte[] objectKey, String typeId);
POA首先自己生成objectkey，然后调用createIor得到一个CDRInputStream流；然后使用如下过程生成对象引用：
IorParser parser = new IorParser(orb, inputStream);
Org.omg.CORBA.Object obj = parser.getObject();
